Escalera

Cuando se está dibujando un diagrama de red es común encontrarse con situaciones donde las actividades son ejecutadas en paralelo.

Por ejemplo, si un cable nuevo tiene que ser colocado en una zanja, las tres actividades: excave la zanja, coloque cable, y rellene pueden no correr en secuencia. Esto es llamado una escalera.

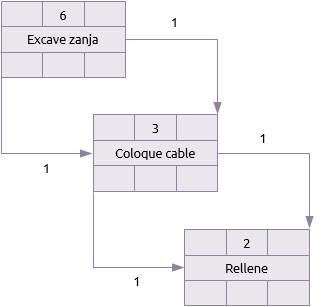

El diagrama de precedencia mostrado aquí abajo muestra que 1 día después de que excavar ha empezado, la colocación del cable puede empezar. Por razones de seguridad la colocación del cable no puede terminar hasta 1 día después de excavar. Similarmente, el relleno puede empezar 1 día después de la colocación del cable y terminar 1 día más tarde. Los tiempos líderes y de retardo son mostrados al comienzo y termino de las conexiones respectivamente.





Cuando el análisis de la ruta crítica es ejecutado, puede dar resultados que necesitan una consideración cuidadosa.



ladder

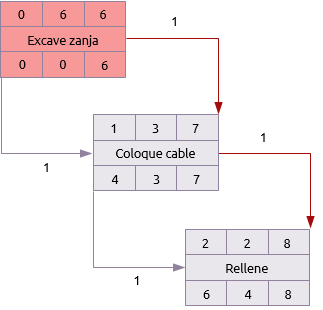

El análisis de la red revela que mientras la primer actividad está en la ruta crítica, solo los finales de la segunda y tercera actividades son críticos, i.e. las actividades tienen holgura al comienzo pero no al final.

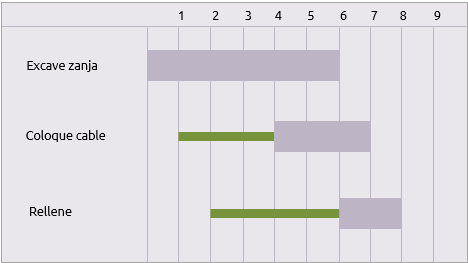

Cuando se muestra en una carta de Gantt esto significa que la segunda y tercera actividades necesitan ser mostradas de acuerdo a sus fechas más tardías con la holgura antes de la barra de la actividad.



Escalera Gantt



El uso de dependencias principio-a-principio y termino-a-termino usualmente resulta en diferencias entre la holgura al principio y la holgura al final.



Gracias a Ignacio Manzanera por la traducción
