Leiter

Beim Zeichnen eines Netzplans kommt es häufig vor, dass Vorgänge parallel ausgeführt werden.

Wenn zum Beispiel ein neues Kabel in einem Graben verlegt werden soll, müssen die drei Aktivitäten: Graben ausheben, Kabel verlegen, Verfüllen, nicht unbedingt nacheinander ablaufen. Dies nennt man eine Leiter.

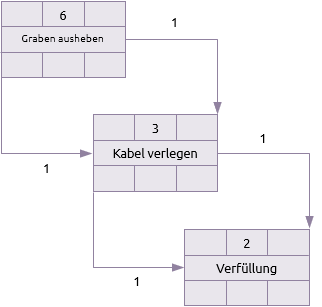

Aus dem nachstehenden Präzedenzdiagramm geht hervor, dass 1 Tag nach Beginn der Grabungsarbeiten mit der Kabelverlegung begonnen werden kann. Aus Sicherheitsgründen kann die Kabelverlegung erst 1 Tag nach dem Aushub abgeschlossen werden. Ebenso kann die Verfüllung des Grabens 1 Tag nach der Kabelverlegung beginnen und 1 Tag später abgeschlossen werden. Die Vorlaufzeiten und die Nachlaufzeiten sind auf den Links Start bis Start bzw. Ende bis Ende angegeben.

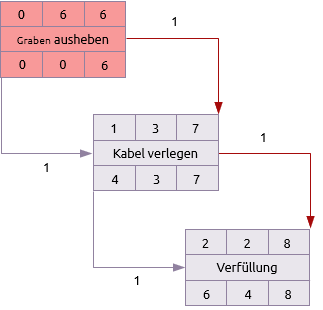

Wenn die Methode des kritischen Pfades durchgeführt wird, kann dies zu Ergebnissen führen, die sorgfältig geprüft werden müssen. Aus dem analysierten Netzplan geht hervor, dass der erste Vorgang zwar auf dem kritischen Pfad liegt, aber nur die Endpunkte des zweiten und dritten Vorgangs kritisch sind, d. h. die Vorgänge haben eine Startpufferzeit, aber keine Endpufferzeit.

Bei der Darstellung in Form eines Gantt-Diagramms bedeutet dies, dass die zweite und dritte Aktivität entsprechend ihrem spätesten Termin mit der Pufferzeit vor dem Aktivitätsbalken angezeigt werden müssen.





Die Verwendung von Start-zu-Start- und End-zu-End-Abhängigkeiten führt in der Regel zu Differenzen zwischen der Startpufferzeit und der Endpufferzeit eines Vorgangs.
