梯次型

当绘制网络图时,经常会遇到活动并行执行的情况。

例如,如果要在沟里铺设一条新电缆,三个活动:挖壕沟、铺设电缆、回填,可能不会按顺序运行。这叫做梯次型。

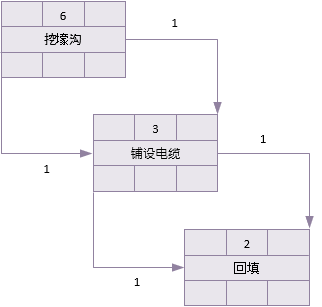

下面的前导图显示,挖掘开始一天后,电缆铺设就可以开始了。由于安全原因,电缆铺设要到挖掘完成1天后才能结束。同样,壕沟的回填可以在电缆开始铺设1天后开始,在电缆铺设完成1天后结束。先导时间和滞后时间分别在开始与开始、结束与结束连接处加以显示。





当进行关键路径分析时,这可以给出一些需要仔细考虑的结果。





分析的网络图显示,虽然第一个活动在关键路径上,但只有第二个、第三个活动的结束是关键,即活动只有开始的时差,没有结束的时差。

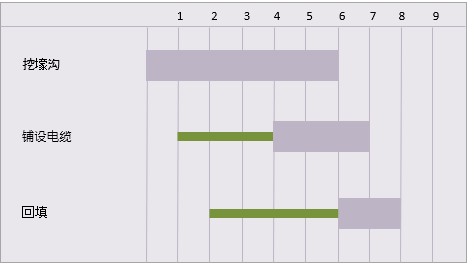

当在甘特图中显示时,这意味着第二个和第三个活动需要根据它们的最后日期来显示,其时差显示在活动条之前。





开始与开始、结束与结束之间依赖关系的运用,通常会导致活动开始的时差与活动结束的时差之间的差异。
