Tangga

Ketika menggambar diagram jaringan, adalah umum untuk menemukan situasi di mana beberapa kegiatan dilakukan secara paralel.

Misalnya jika kabel baru diletakkan di parit, tiga aktivitas: Gali Parit, Peletakan Kabel, Pengurukan, mungkin tidak berjalan secara berurutan. Ini disebut tangga.

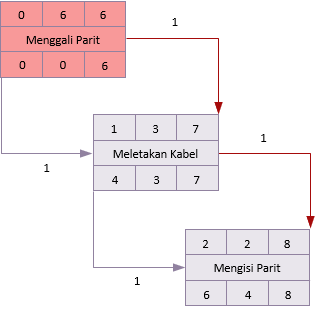

Diagram pendahuluan di bawah ini menunjukkan bahwa 1 hari setelah penggalian telah dimulai peletakan kabel dapat dimulai. Untuk alasan keamanan, pemasangan kabel tidak dapat selesai sampai 1 hari setelah penggalian. Demikian pula penimbunan parit dapat dimulai 1 hari setelah kabel diletakan dan selesai 1 hari kemudian. Waktu pendahulu dan waktu berselang ditampilkan di tautan mulai-ke-awal dan selesai-ke-akhir secara berurutan.





Ketika analisis jalur kritis dilakukan, ini dapat memberikan beberapa hasil yang perlu dipertimbangkan secara hati-hati.





Jaringan yang dianalisis mengungkapkan bahwa sementara aktivitas pertama berada di jalur kritis, hanya penyelesaian kegiatan kedua dan ketiga yang sangat penting, yaitu kegiatan pada awal memiliki jeda tetapi tidak ada jeda pada akhir.

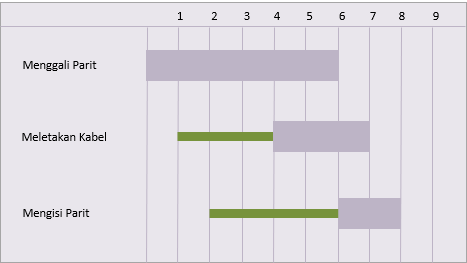

Ketika ditampilkan dalam bentuk bagan Gantt, ini berarti bahwa aktivitas kedua dan ketiga harus ditampilkan sesuai dengan tanggal terakhir mereka dengan jeda sebelum batang aktivitas.





Penggunaan dependensi mulai-ke-awal dan selesai-ke-akhir biasanya menghasilkan perbedaan antara pengaktifan awal aktivitas dan jeda akhir.



Terima kasih Valentinus Pramana untuk terjemahannya pada halaman ini.
