Carta Gantt

Henry Gantt fue un ingeniero Americano trabajando en el Arsenal de Frankford en la parte temprana del siglo 20. En 1917 desarrollo la carta Gantt la cual todavía conserva su nombre hoy en día.

Tambien conocida con la carta de barras, la carta de Gantt simplemente muestra barras sobre una escala horizontal de tiempo. El formato básico se ajusta a todos los niveles del ámbito de P3. Al nivel del proyecto, las barras representan actividades; al nivel del programa ellas primariamente representan proyectos y al nivel de portafolio ellas primariamente  representan proyectos y programas.

En los proyectos más simples puede ser suficiente el programar una actividad dibujando un carta de Gantt pero en la mayoría de proyectos la carta estará mostrando resultados del análisis de la ruta crítica, incluyendo exaltando actividades críticas y holguras.



Carta Gantt



El formato básico puede ser mejorado en forma, por ejemplo, o conectando cartas con cartas de deslizamiento.

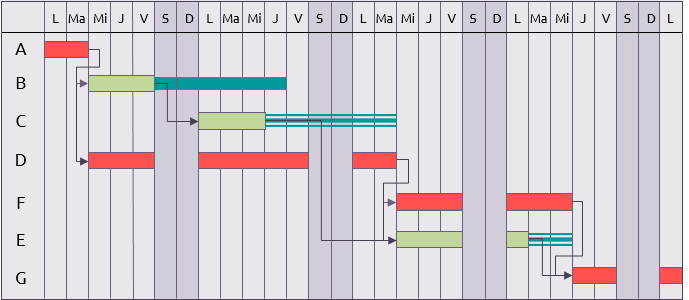

Cartas de barras ligadas

Estas muestran las dependencias entre actividades tan bien como las barras de las actividades. Esta es la forma primaria de crear una red en la mayoría de los programas modernos de cronograma (opuesto a diagrama de red) pero puede volverse complicado con redes grandes y complejas.



Cartas de barras ligadas



Cartas de deslizamiento

Tambien conocidas como cartas de progreso o cartas de línea base, ellas muestran el pronóstico corriente contra la línea base original.



Cartas de deslizamiento



La fecha marcada ‘tiempo - ahora’ indica la fecha a la cual el progreso fue medido. Las barras en el pasado generalmente se muestran con un color más oscuro que esas en el futuro.



Gracias a Ignacio Manzanera por la traducción
