Diagram Aktivitas pada Panah

Bentuk awal dari diagram jaringan yang secara efektif telah tergantikan oleh diagram preseden.

Dalam jaringan aktifitas-pada-panah, aktifitas digambarkan sebagai garis diantara dua lingkaran. Lingkaran pertama adalah awal aktifitas dan dikenal sebagai titik awal mula (kadang disebut i-node). Lingkaran kedua adalah akhir aktifitas dan dikenal sebagai titik selesai (kadang disebut j-node)

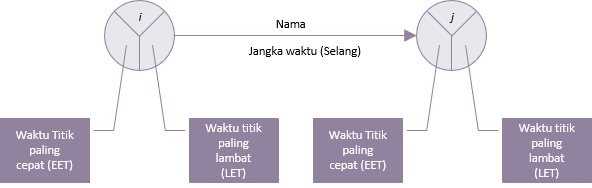

Aktivitas pada diagram panah



Ruang di dalam lingkaran digunakan untuk penghitungan analisa jalur kritis. Hasil perhitungan adalah waktu titik paling cepat (EET) and waktu titik paling lambat (LET). Titik paling awal dari i-node adalah titik mulai kegiatan paling cepat dan titik paling akhir adalah titik mulai kegiatan paling lambat. Seperti juga halnya dengan titik paling awal dan paling akhir dari j-node adalah titik selesai paling cepat dan titik selesai paling lambat.

Nama aktifitas ditunjukkan diatas panah dan lamanya aktifitas ditunjukkan di bawahnya. Batas ambang ditunjukkan dalam kurung setelah lamanya aktifitas.

Diagram jaringan dibentuk dengan menghubungkan aktifitas satu sama lain sesuai dependensinya. Misalny dalam diagram dibawah ini, aktifitas 10-15 dan 10-25 tidak dapat dimulai apabila 5-10 belum selesai. Aktifitas 30-35 tidak dapat dimulai apabila 20-30 dan 25-30 belum selesai. Hal ini menunjukkan dependensi atara kedua titik dan bukan aktifitas.



jaringan aktifitas-pada-panah



Aktifitas-pada-panah umum dipakai sebelum banyaknya penggunaan komputer untuk analisa jalur kritis dimana penghitungan dan penggambaran dilakukan secara manual. Penomoran titik dengan berselang 5 membuat titik bisa ditambahkan dengan tetap menjaga uruan nomor.



Terima kasih Valentinus Pramana untuk terjemahannya pada halaman ini.
