箭线图

箭线图是网络图的最初形式, 已经被前导图格式有效替代。

在箭线图网络中(有时称为双代号网络图),活动由两个圆之间的箭线表示。第一个圆代表活动的开始,被称为开始事件(有时被称为i-节点)。第二个圆代表活动的结束,被称为结束事件(有时被称为j-节点)。

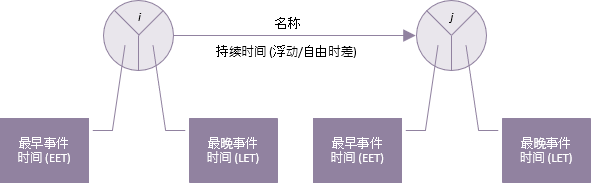

箭头活动网络中的活动



圆圈里的空间用来放关键路径分析的计算结果。计算出来的时间是最早事件时间(EET)与最晚事件时间(LET)。i-节点的最早与最晚事件时间是活动的最早与最晚开始时间。类似地,j-节点最早与最晚事件时间是活动的最早与最晚结束时间。

活动名称显示在箭头之上,活动持续时间显示在箭头之下。活动时间的浮动,显示在持续时间之后的括号内。

网络图是根据活动之间的相互依赖关系将活动连接而创建的。比如,在下图中,直到活动5-10结束之后,活动10-15与活动10-25才能开始。直到活动20-30与活动25-30都完成了,活动30-35才能开始。点线也被称为虚线,只是表明了两个事件而非活动之间的依赖关系。



箭头图上的活动



在广泛运用计算机之前,箭线图是做关键路径分析的通用工具,因此,画图与计算都是手工进行的。传统节点编号法是以5为间隔来编号的,这样就可以增加另外的节点,而保持原有的数字序列。
