Bagan Gantt

Henry Gantt adalah seorang insinyur Amerika yang bekerja di Frankford Arsenal pada awal abad ke-20. Pada 1917 ia mengembangkan Bagan Gantt yang masih menyandang namanya hingga hari ini.

Juga dikenal sebagai bagan batang, Bagan Gantt hanya menunjukkan bar pada skala waktu horizontal. Format dasar berlaku di semua level dalam lingkungan P3. Di tingkat proyek, bar mewakili kegiatan; di tingkat program, mereka terutama mewakili proyek dan pada tingkat portofolio mereka terutama mewakili proyek dan program.

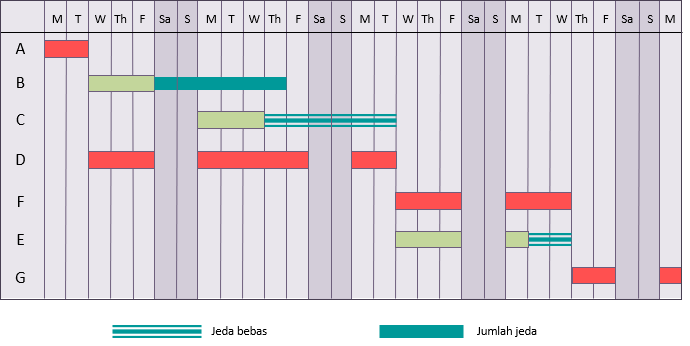

Pada proyek yang paling sederhana mungkin cukup untuk menjadwalkan kegiatan hanya dengan menggambar Bagan Gantt tetapi pada kebanyakan proyek grafik akan menunjukkan hasil analisis jalur kritis, termasuk menyoroti kegiatan kritis dan ambang.





Format dasar dapat ditingkatkan dalam bentuk, misalnya, grafik batang dan diagram slip yang terhubung.



Diagram batang terhubung

Ini menunjukkan ketergantungan antara aktivitas serta bar aktivitas. Ini adalah cara utama untuk membuat jaringan di sebagian besar program penjadwalan modern (dibandingkan dengan diagram jaringan) tetapi dapat menjadi berantakan dengan jaringan kompleks yang besar.





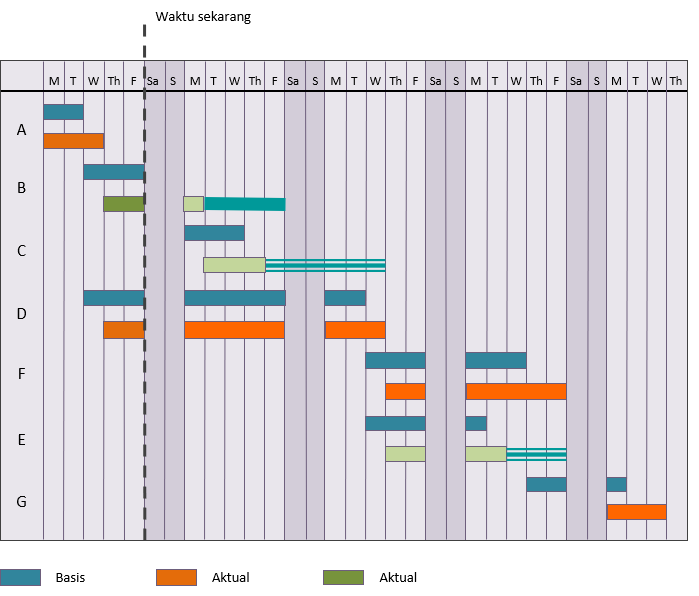

Bagan slip

Juga dikenal sebagai grafik kemajuan atau diagram garis dasar, ini menunjukkan perkiraan saat ini terhadap baseline asli.





Tanggal 'waktu-sekarang' menunjukkan tanggal di mana kemajuan diukur. Bar di masa lalu umumnya ditampilkan dalam warna yang lebih gelap daripada di masa depan.



Terima kasih Valentinus Pramana untuk terjemahannya pada halaman ini.
