Diagramme de Gantt

Henry Gantt était un ingénieur américain travaillant au Frankford Arsenal au début du 20e siècle. En 1917, il a développé le diagramme de Gantt qui porte encore aujourd'hui son nom.

Aussi connu comme un graphique à barres, le diagramme de Gantt montre simplement des barres sur une échelle de temps horizontale. Le format de base est applicable à tous les niveaux dans l'environnement P3. Au niveau d’un projet, les barres représentent les activités; au niveau d’un programme, elles représentent principalement les projets; et à un niveau de portfolio, elles représentent principalement des projets et programmes.

Dans le plus simple des projets, il peut être suffisant de planifier une activité en dessinant simplement un diagramme de Gantt, mais dans la plupart des projets, le tableau montre les résultats de l'analyse du chemin critique, mettant notamment en évidence les activités critiques et de fluctuation.





Le format de base peut être amélioré sous la forme, par exemple, de graphiques à barres et de tableau glissé.

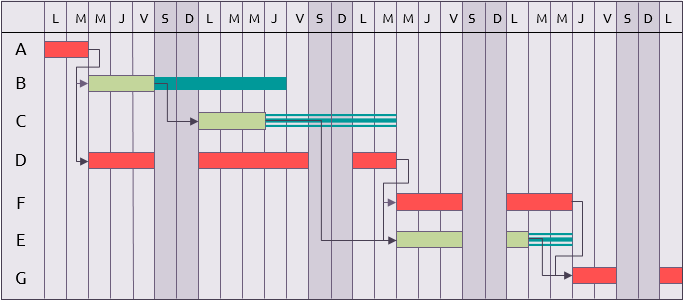

Graphiques à barres

Ceux-ci montrent les dépendances entre les activités ainsi que les barres d'activité. Cela est le principal moyen de créer un schéma dans la plupart des programmes de planification moderne (par opposition à un schéma de priorités), mais peut être désordonné avec de grands schémas complexes.





Tableau glissé

Aussi connus sous le nom de graphiques d'avancement ou de tableaux de référence, ceux-ci montrent les prévisions actuelles par rapport à la base de référence d'origine.





Merci à la SMaP pour la traduction.
