甘特图

Henry Gantt是一位20世纪早期在Frankford Arsenal工作的美国工程师。1917年,他开发了甘特图,至今仍以他的名字命名。

甘特图也被称为横道图,它简单地在水平方向时间维度上显示了横道。基本形式适用于项目、项目群与项目组合环境的所有层次。在项目层面,横道代表活动;在项目群层面,它们主要代表项目;在项目组合层面,它们主要代表项目与项目群。

对于最简单的项目,只要画出甘特图,可能就足以对活动进行安排;但对于大部分项目,甘特图显示了关键路径分析的结果,包括强调关键活动与自由时差。





甘特图的基本形式可以得以加强,比如以下两种形式:相连接的横道图和偏离图。

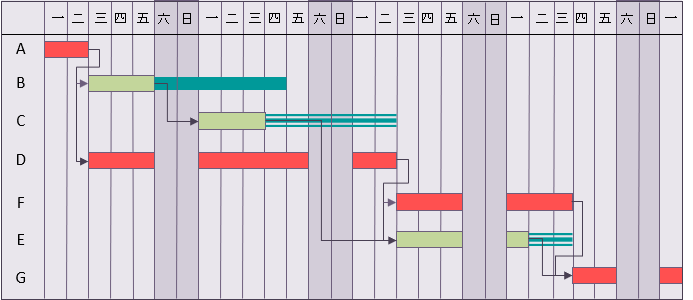

相连接的横道图

这些显示了活动之间的依赖关系和活动安排。这是为项目群做进度安排所运用的主要的、最现代的方法(相对于网络图),但对大型复杂的网络工作,可能会变得一团糟。





偏离图

也被称为进展图或基线图,显示了参照初始的基线的当前预测。





“现在日期”显示了衡量进展的日期。过去时间的横道颜色通常比未来时间的颜色更深一些。
