Henry Gantt war ein amerikanischer Ingenieur, der zu Beginn des 20. Jahrhunderts im Frankford Arsenal arbeitete. 1917 entwickelte er das Gantt-Diagramm, das noch heute seinen Namen trägt.
Das Gantt-Diagramm, auch als Balkendiagramm bekannt, zeigt einfach Balken auf einer horizontalen Zeitskala (Abszisse). Das Grundformat ist auf allen Ebenen im P3-Umfeld anwendbar. Auf Projektebene stellen die Balken Aktivitäten, auf Programmebene in erster Linie Projekte und auf Portfolioebene in erster Linie Projekte und Programme dar.
Bei den einfachsten Projekten kann es ausreichen, Aktivitäten einfach durch Zeichnen eines Gantt-Diagramms zu planen. Das würde bei den meisten Projekten auf die Methode des kritischen Pfadeszurückführen sein, einschliesslich der Hervorhebung von kritischen (Pufferzeit von null) und unkritischen (Pufferzeit grösser null) Aktivitäten.
Das Grundformat kann z. B. durch verknüpfte Balken- und Schlupfdiagramme erweitert werden.

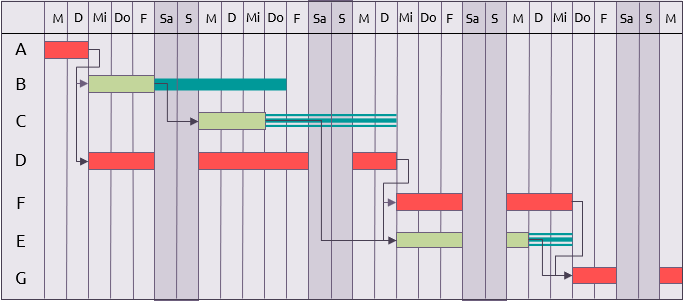

Verknüpfte Balkendiagramme
Diese zeigen die Abhängigkeiten zwischen den Aktivitäten sowie deren Vorgangsbalken an. Dies ist in den meisten modernen Terminplanungsprogrammen eine primäre Methode zur Erstellung eines Terminplans (im Gegensatz zu einem Netzplan), was aber bei grossen komplexen Netzen unübersichtlich werden kann.

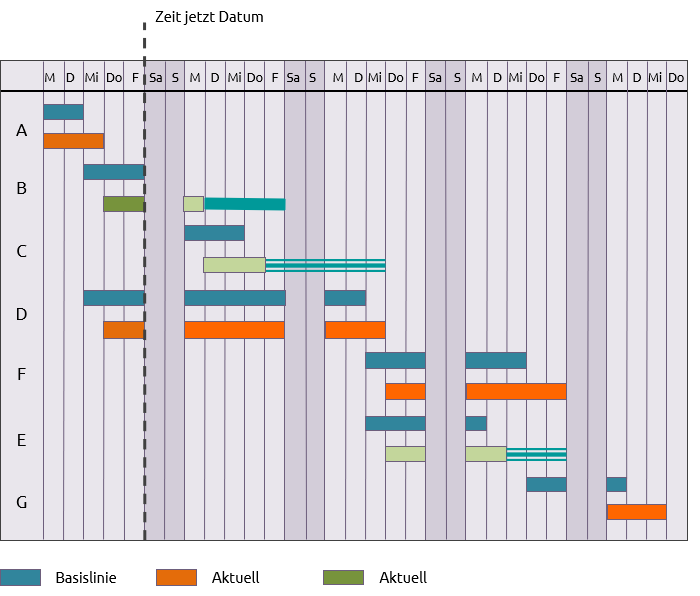

Schlupfkarten
Diese auch als Fortschritts- oder Statusdiagramme bezeichneten Darstellungen zeigen eine aktuelle Prognose im Vergleich zum ursprünglichen Ausgangsdiagramm.
Das Datum "Jetzt" gibt das Datum an, an dem der Fortschritt gemessen wurde. Balken in der Vergangenheit werden im Allgemeinen in einer dunkleren Farbe als solche in der Zukunft dargestellt.
