Gráfico de Gantt

Henry Gantt foi um engenheiro americano que trabalhou na Frankford Arsenal no início do século 20. Em 1917, ele desenvolveu o Gráfico de Gantt que ainda hoje leva seu nome.

Também conhecido como gráfico de barras, o Gráfico de Gantt mostra simplesmente barras em uma escala de tempo horizontal. O formato básico é aplicável em todos os níveis no ambiente P3. Em nível de projeto, os bares representam atividades; em nível de programa representam principalmente projetos e em nível de portfólio representam principalmente projetos e programas.

No mais simples dos projetos, pode ser suficiente programar as atividades simplesmente desenhando um gráfico de Gantt, mas na maioria dos projetos o gráfico mostraria os resultados de uma análise do caminho crítico, incluindo destaques nas atividades críticas e na folga disponível.





O formato básico pode ser aprimorado na forma, por exemplo, de gráficos de barras e gráficos de deslizamento vinculados.

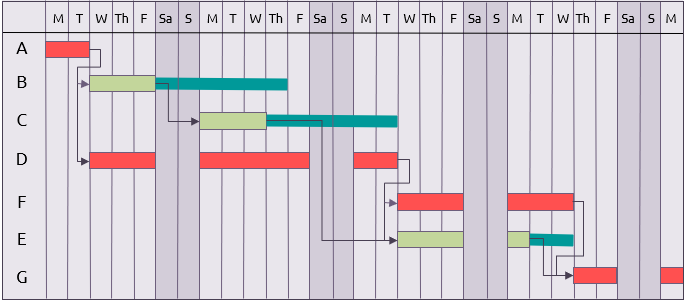

Gráfico de barras ligadas

Estes mostram as dependências entre as atividades, assim como as barras de atividades. Esta é a principal maneira de criar uma rede na maioria das ferramentas modernos de programação de cronograma (em oposição a um diagrama de rede), mas pode ficar confusa  conforme as redes se tornam complexas.





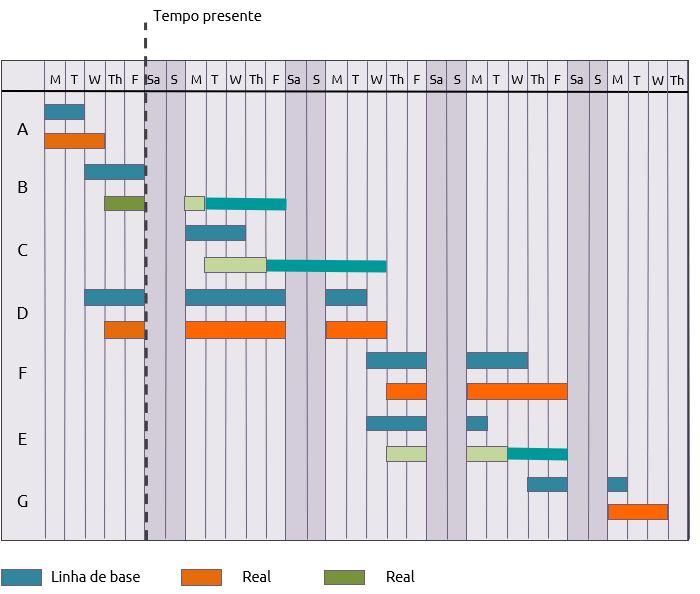

Slip charts

Também conhecidos como gráficos de progresso ou gráficos com linha de base, estas mostram a previsão atual em relação à linha de base original.





A data marcada com "tempo presente" indica a data em que o progresso foi medido. As barras no passado são geralmente mostradas em uma cor mais escura do que aquelas no futuro.
