Histogramme des ressources

L'allocation des ressources identifie les ressources nécessaires pour terminer les activités et l'analyse du chemin critique calcule lorsque les activités peuvent être réalisées. La combinaison de ces deux ensembles de données permet à la demande pour chaque type de ressource d'être agrégée au fil du temps. Ces informations sont généralement représentées sous la forme d'un histogramme des ressources.

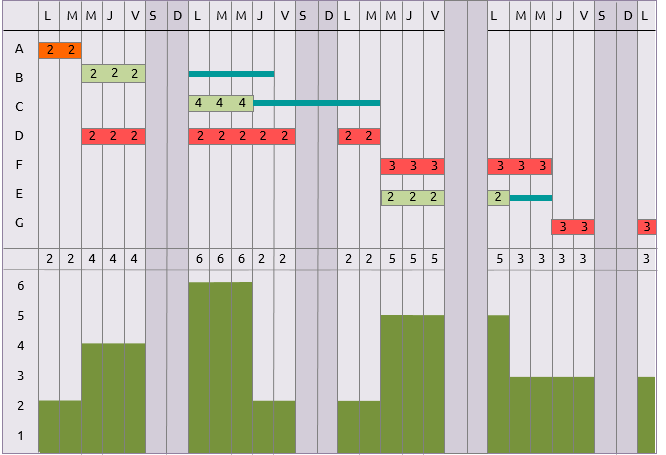

Le schéma ci-dessous illustre un certain nombre d'activités sur un diagramme de Gantt. Les chiffres représentent la quantité d'une ressource spécifique nécessaire chaque jour. Les nombres sont additionnés et représentés graphiquement à la partie inférieure du diagramme sous la forme d'un histogramme.





Représenter l'utilisation des ressources de cette manière met en évidence les pics et les creux de la demande. Ces fluctuations sont inefficaces et coûteuses, donc la planification de ressources limitées est utilisée pour égaliser la demande en réorganisant les activités.

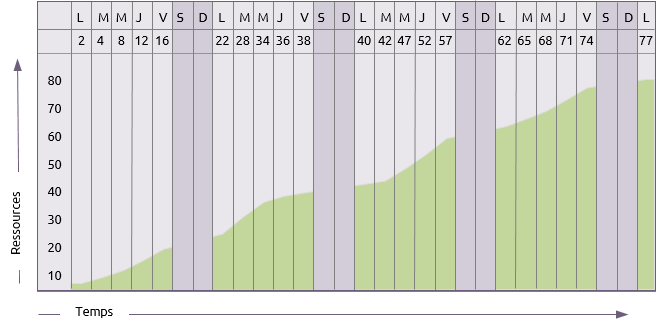

Les histogrammes peuvent également montrer l'utilisation cumulative des ressources. La présentation graphique montre alors la consommation croissante de ressources tout au long du projet. Ce format est plus approprié pour les ressources consommables telles que les matériaux et peut aider à la planification de livraison des matériaux et l'estimation des niveaux optimaux de stock.
