Bei der Ressourcenzuweisung wird ermittelt, welche Ressourcen für die Durchführung von Aktivitäten benötigt werden, und bei der Analyse des kritischen Pfades wird berechnet, wann die Aktivitäten durchgeführt werden können. Die Kombination dieser beiden Datensätze ermöglicht es, den Bedarf für jede Art von Ressource über die Zeit zu aggregieren. Diese Informationen werden in der Regel in Form eines Ressourcenhistogramms dargestellt.

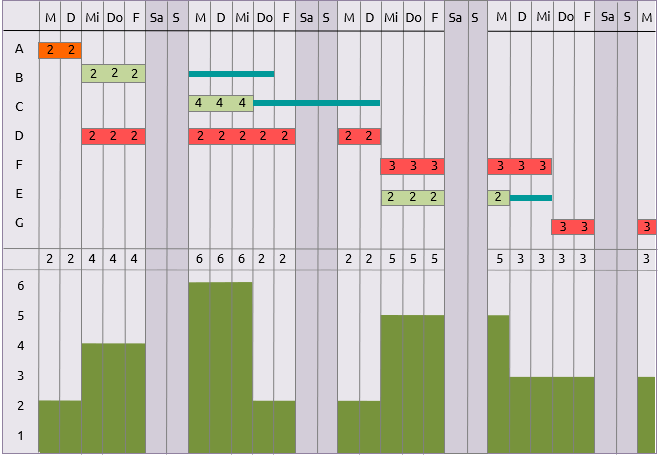

Das folgende Diagramm zeigt eine Reihe von Aktivitäten in einem Gantt-Diagramm. Die Zahlen stellen die Menge einer bestimmten Ressource dar, die jeden Tag benötigt wird. Die Zahlen werden summiert und am unteren Rand des Diagramms als Histogramm grafisch dargestellt.
Die Darstellung der Ressourcennutzung auf diese Weise hebt die Spitzen und Talsohlen der Nachfrage hervor. Solche Schwankungen sind ineffizient und kostspielig, so dass eine ressourcenbeschränkte Planung eingesetzt wird, um die Nachfrage durch eine Neuplanung der Aktivitäten auszugleichen.

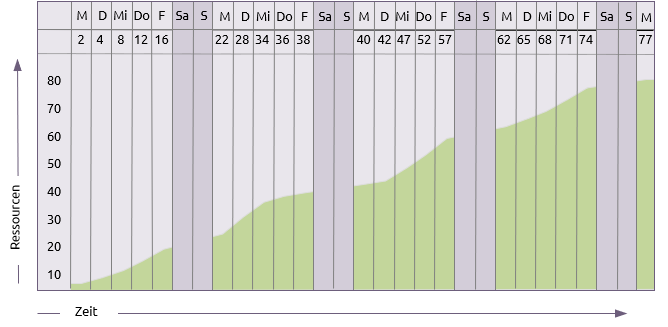

Histogramme können auch den kumulativen Ressourcenverbrauch anzeigen. Die grafische Darstellung zeigt dann den zunehmenden Ressourcenverbrauch während des gesamten Projekts. Dieses Format eignet sich besser für verbrauchbare Ressourcen wie z. B. Materialien und kann bei der Planung von Materiallieferungen und der Schätzung optimaler Lagerbestände helfen.
