资源分配识别完成活动所需的资源，关键路径分析计算何时执行活动。将这两组数据结合起来，就可以将每种类型的资源随着时间推移的需求进行整合。此信息通常表示为资源柱状图。

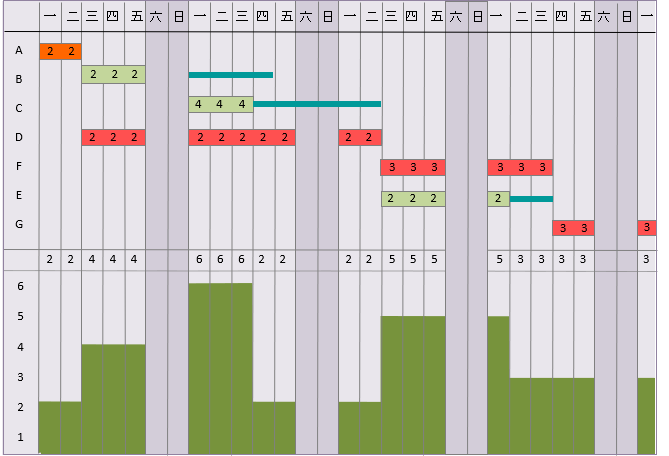

下图显示了甘特图上的一些活动。数字代表了某一特定资源每天所需的数量。合计数字在图的底部显示为柱状。
以这种方式呈现资源的使用，突出了需求的高峰和低谷。这样的波动是低效与高成本的，因此运用资源约束进度安排法，对活动进行进度安排将产生的需求均衡化。

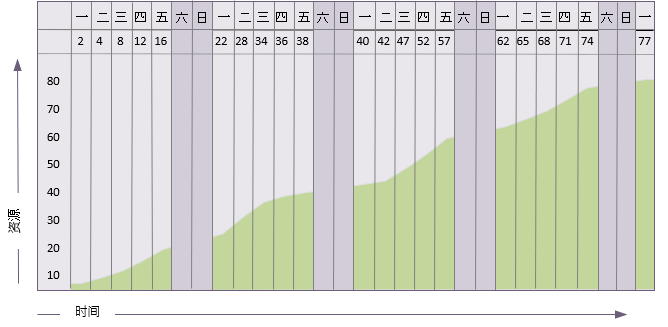

柱状图还可以显示累积的资源使用情况。图形化的呈现显示了整个项目过程中资源消耗的增加。这种形式更适合于消耗性的资源如材料，可以有助于安排材料的交付进度与估算最优的库存水平。
