A alocação de recursos identifica quais recursos são necessários para completar as atividades e a análise do caminho crítico calcula quando as atividades podem ser realizadas. A combinação destes dois conjuntos de dados permite que a demanda para cada tipo de recurso seja agregada ao longo do tempo. Esta informação é tipicamente representada como um histograma de recursos.
O diagrama abaixo ilustra uma série de atividades em um Gráfico de Gantt. Os números representam a quantidade de um recurso específico necessário a cada dia. Os números são somados e exibidos na parte inferior do diagrama como um histograma.
Representar o uso de recursos desta forma evidencia os picos e os canais de demanda. Tais flutuações são ineficientes e dispendiosas, de modo que a programação com recursos limitados é utilizada para equilibrar a demanda através da reprogramação de atividades.

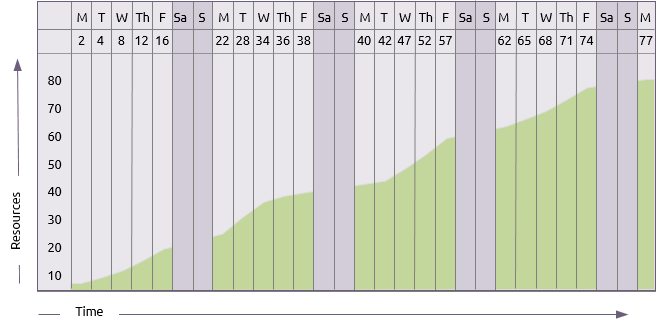

Os histogramas também podem mostrar o uso cumulativo de recursos. A apresentação gráfica mostra então o crescente consumo de recursos ao longo de todo o projeto. Este formato é mais apropriado para recursos consumíveis como materiais e pode auxiliar na programação da entrega de materiais e na estimativa dos níveis ótimos de estoque.
